Bộ đo năng lượng lạnh-DN15-DN100 SHARKY 775 công nghệ siêu âm

Bộ đo năng lượng lạnh-DN15-DN100 SHARKY 775 công nghệ siêu âm (Sharky 775 – Diehl Metering – Germany)

HIQUA là nhà phân phối các dòng sản phẩm đồng hồ nước, đồng hồ đo lưu lượng và Bộ đo năng lượng lạnh của Diehl metering- Germany tại thị trường Việt Nam. Với sứ mệnh lắng nghe nhu cầu và mang lại các giá trị đích thực, vượt trội tới khách hàng bằng chất lượng sản phẩm phần cứng, giải pháp phầm mềm và niềm tin dịch vụ bao gồm:

Sản phẩm sử dụng cho ngành nước (nước, lưu lượng, Bộ đo năng lượng lạnh)
Hệ thống thu thập thông tin (bộ thu phát dữ liệu, gateway)
Giải pháp và phần mềm (quản lý dữ liệu, phân tích dữ liệu, phần mềm tính tiền)
Dieh metering là công ty con của Diehl Stiftung GmbH & Co. KG là tập đoàn công nghệ có trụ sở tại Nürnberg – Germany. Với lịch sự hình thành năm 1902 với phạm vi hoạt động ở các lĩnh vực kinh doanh khác nhau trong lĩnh vực công nghiệp. Đến nay Diehl đã có khoảng 16.400 nhân viên trên toàn thế giới, với doanh thu hàng năm vào khoảng 3,4 tỷ USD. Với uy tín trên thị trường thế giới, cũng như những giải pháp tiên tiến, đáp ứng nhu cầu hiện tại, thấu hiểu tương lai thì Diehl metering đã và đang là nhà cung cấp thiết bị và giải pháp dẫn đầu thế giới, bằng chứng cho sự thành công có thể kể tới các dự án trên khắp thế giới như sau:

Năm 2005: 250 Bộ đo năng lượng lạnh Sharky + Izar@net sofware (Bordeaux)

Năm 2011: 3,724 Bộ đo năng lượng lạnh Sharky M-bus (Langfang – China)

Năm 2010: 4,200 Bộ đo năng lượng lạnh Sharky radios (Haderslev – Denmark)

Năm 2012: 253 Bộ đo năng lượng lạnh Sharky radio + Sharky FS + Calec ST Modbus (Maromme)

Năm 2012: 83 Bộ đo năng lượng lạnh Sharky M-bus + Sharky FUE + Calec ST M-bus (La Defense)

Năm 2012: 12,000 Bộ đo năng lượng lạnh Sharky radio (Luoyang – China)

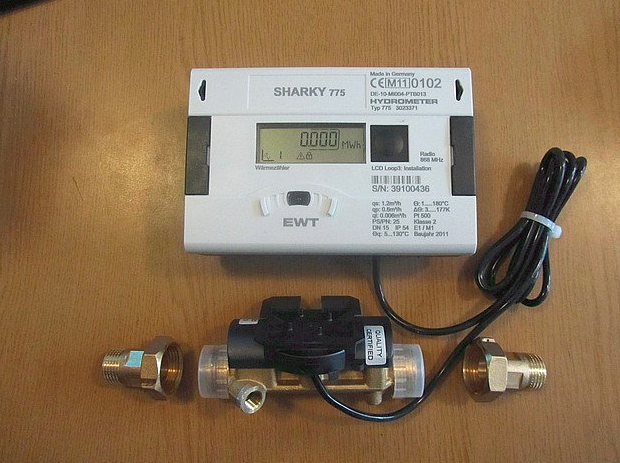

Bộ đo năng lượng lạnh-DN15-DN100 SHARKY 775 công nghệ siêu âm – Diehl Metering là Bộ đo năng lượng lạnh sử dụng công nghệ sóng siêu âm (Ultrasonic). SHARKY 775 là Bộ đo năng lượng lạnh siêu âm nhỏ gọn được thiết kế để đo năng lượng tiêu thụ trong ứng dụng Sưởi ấm/làm mát. Công nghệ siêu âm này mang lại nhiều lợi ích bao gồm không có bộ phận chuyển động, không hao mòn theo thời gian, tổn thất áp suất thấp, lưu lượng bắt đầu có thể đo thấp và loại bỏ sai số cho cát, hạt lơ lửng hoặc bong bóng khí.

Tính năng nổi bật:

Phê duyệt MID trong Class 2 với phạm vi (qi: qp) lên đến 1: 250 (tùy thuộc trên DN), tiêu chuẩn 1: 100
Phạm vi từ DN 15 qp 0,6 m³ / h lên đến DN 100 qp 100 m³ / h
Tiêu thụ điện năng thấp cho phép tuổi thọ pin dài (lên đến 16 năm)
Tùy chọn tích hợp radio
Phiên bản Modular, M-Bus, RS232, RS485, ngõ ra Analog 4-20mA, xung đầu ra và đầu vào
Bộ đo năng lượng lạnh-DN15-DN100 SHARKY 775 công nghệ siêu âm – Diehl Metering được phát triển để đo năng lượng lạnh cho các căn hộ, các khu chung cư, văn phòng cho thuê, khách sạn…. Bộ đo năng lượng lạnh này được thiết kế để cài đặt một cách đơn giản, và có phạm vi nhiệt độ từ +5 … +105(cold water) / +1 … +150 (hot water) và được lập trình với dòng lưu lượng danh nghĩa từ qp 0,6 m³ / h đến 100 m³ / h.

Thông số chung:

SHARKY 775

Ứng dụng Hệ thống Sưởi ấm/làm mát
Phê duyệt MID (DE-10-MI004-PTB013)
Vị trí lắp cảm biến Bất kỳ vị trí nào
Cấp độ bảo vệ IP54 đối với Heating, IP65 đối với cooling
Nguồn cung cấp pin 3.6 VDC-D-cell lên đến 16 tuổi
Nguồn điện cung cấp 24 VAC; 230 VAC
Loại cảm biến nhiệt độ Pt 500 với 2 dây; Ø 5,2 mm hoặc cảm biến trực tiếp
Chiều dài cảm biến nhiệt độ Pt 500: 2/3/5/10 m
Phạm vi nhiệt độ tuyệt đối ° C +1 … +180
Chu kỳ đo Với nguồn điện: ⅛ s; với pin D-cell: 1 giây
Chất liệu của cảm biến lưu lượng Đồng thau (qp 1,5 … 10 m³ / h) hoặc gang (qp 15 … 100 m³ / h)
Tính năng cơ bản:

SHARKY 775

Environmental class (EN 1434) Class C
Ambient class (MID) Class E2 + M2
Nhiệt độ môi trường hoạt động °C +5 … +55
Nhiệt độ môi trưởng lưu trữ °C -25 … +60 (>35 °C max. 4 weeks)
Lớp bảo vệ IP54
Giao tiếp 3 khe truyền thông (e. G. M-Bus + M-Bus + radio tích hợp; 2 địa chỉ chính, 1 địa chỉ phụ)
Tùy chọn giao tiếp 2 khe cắm cho các mô-đun với M-Bus, L-Bus, RS232, RS485, đầu ra xung, đầu vào xung, kết hợp đầu ra xung vào / ra hoặc đầu ra tương tự
Phạm vi nhiệt độ heating ° C +5 … +130 / +150 (tùy thuộc vào kích thước đồng hồ)
Phạm vi nhiệt độ Cooling ° C +5 … +105
Đọc dữ liệu bộ nhớ Định kỳ log1 | nhật ký lịch sử | bộ nhớ sự kiện
Giao tiếp:

SHARKY 775

Băng tần số 868 hoặc 434 MHz
Loại tín hiệu vô tuyến điện Real Data or Open Metering Standard (OMS)
Cập nhật dữ liệu Trực tuyến – không có thời gian trễ
Dữ liệu hiện thị:

SHARKY 775

Màn hình hiện thị LCD, 8 số
Đơn vị MWh – kWh – GJ – Gcal – MBtu – gal – GPM – ° C – ° F – m³ – m³/h
Giá trị tổng 99,999,999 – 9,999,999,9 – 999,999,99 – 99,999,999 (tùy thuộc vào đường kính danh định)
Giá trị hiển thị Năng lượng – Tốc độ dòng chảy – Công suất – Nhiệt độ
Nhiệt độ ngõ vào:

SHARKY 775

Chu kỳ đo Với nguồn điện chính: 2 s; với pin D-cell: 4 giây
Nhiệt độ bắt đầu chênh lệch K 0.125
Nhiệt độ chênh lệch nhỏ nhất K 3
Nhiệt độ chênh lệch lớn nhất K 175
