Magnetic brake controller

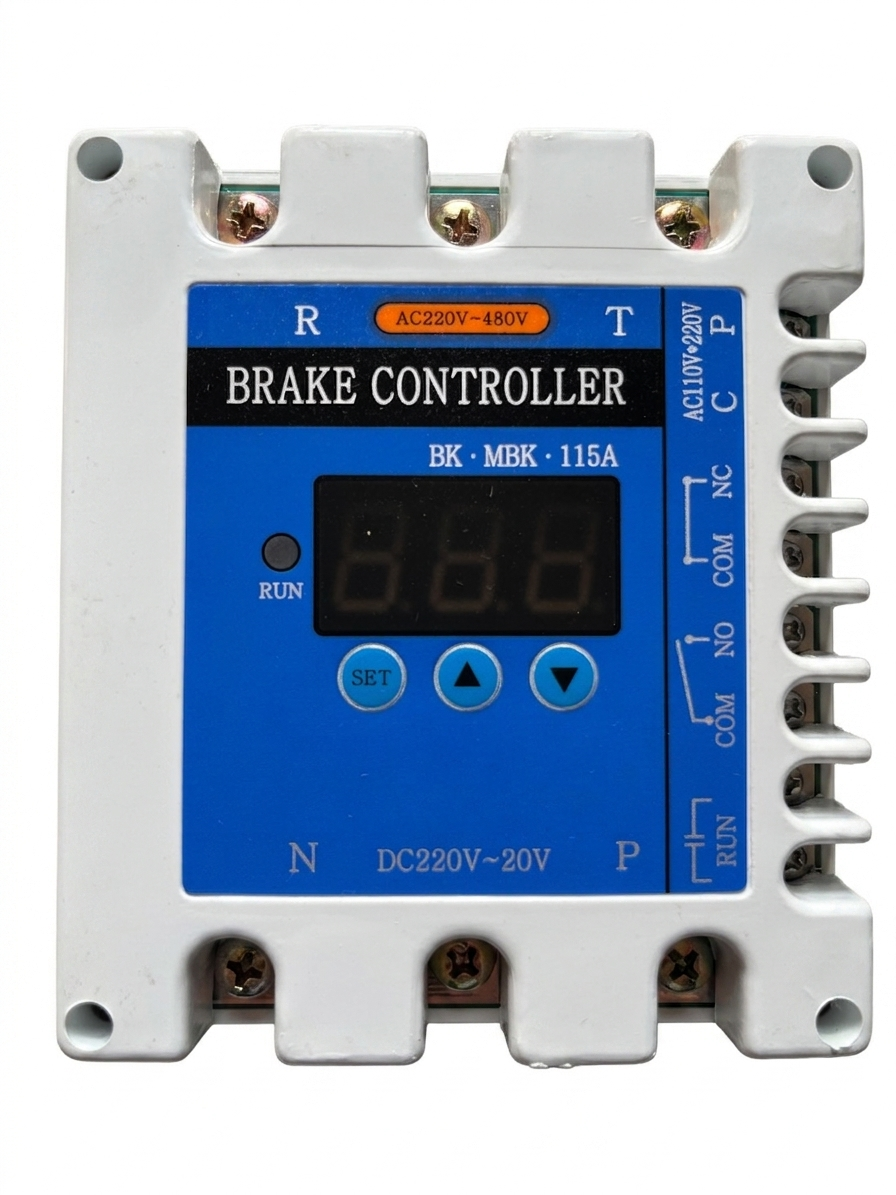

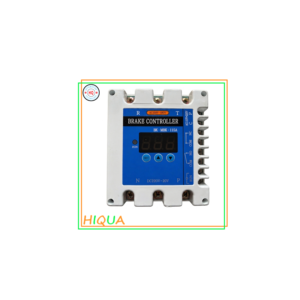

BỘ ĐIỀU KHIỂN THẮNG/ MAGNETIC BRAKE CONTROLLER

MÃ SỐ: BK-MBK-115A

Hãng sản xuất/BRAND: BOKUK

Xuất xứ/ MADE IN: KOREA

1. Tổng quan
Bộ điều khiển phanh kỹ thuật số của Bokuk Electronics Industry được áp dụng cho hệ thống phanh di chuyển và nâng hạ của cầu trục (hoist crane).

Thiết bị này không chỉ đơn thuần là bộ chỉnh lưu biến đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC), mà còn sử dụng MCU (vi điều khiển) tiên tiến để điều khiển thyristor công suất theo phương pháp PWM.

Nhờ đó, ngoài chức năng hoạt động cơ bản của hệ thống phanh, thiết bị còn có khả năng giám sát và bảo vệ trạng thái cuộn dây điện từ, cung cấp môi trường vận hành tối ưu.

1. 개요

보국전자산업 디지털 브레이크 컨트롤러는 호이스트 크레인 주행 및 권상 제동장치에적용하며 단순히 교류를 정류하여 직류로 만드는 장치가 아니라 첨단 MCU를 채택하여PWM방식으로 전력용 싸이리스터를 제어함으로써 제동장치의 기본 동작뿐만 아니라전자석 권선 상태을 감시 보호하여 최적의 작동 환경을 제공합니다.

2.Công dụng /Ứng dụng)

• Dùng cho hệ thống phanh di chuyển và nâng hạ của hoist, cầu trục
• Thiết bị điều khiển phanh động cơ điện kiểu điện từ
• Các loại máy móc, thiết bị sử dụng nam châm điện

3. Đặc điểm sản phẩm

• Điện áp đầu vào AC 220~480V, dạng điện áp rộng (free voltage)
• Dòng điện đã cấp vào cuộn phanh được triệt tiêu nhanh bằng chế độ tái sinh, giúp rút ngắn thời gian đóng phanh
• Dải cài đặt rộng (dòng điện: DC 0.1~15/50A, điện áp: DC 10~250V)
• Chức năng giám sát tình trạng bất thường của cuộn dây thiết bị phanh
• Chức năng ngăn ngừa quá nhiệt và lỗi hoạt động của cuộn dây do quá dòng
• Thiết kế nhỏ gọn, nhẹ, dễ lắp đặt
• Thao tác đơn giản
• Sử dụng thuận tiện với nguồn điện tần số 50Hz và 60Hz

4. Thông số kỹ thuật:

• Điện áp đầu vào: AC 220 ~ 480V (dải điện áp rộng – free voltage)
• Tần số đầu vào: 50Hz ~ 60Hz (dùng chung)
• Phạm vi cài đặt điện áp đầu ra: DC 10 ~ 250V (dùng chung cho chế độ kích từ mạnh và yếu)
• Phạm vi điều khiển dòng điện đầu ra: DC 0.1 ~ 15A
  • Kích từ mạnh: DC 0.1 ~ 15A
  • Kích từ yếu: DC 0.1 ~ 9.9A
• Thời gian cài đặt kích từ mạnh: 0 ~ 10 giây
• Điện áp nguồn điều khiển: AC 110 ~ 220V
• Tín hiệu điều khiển đầu vào: CONTROL ON/OFF (tiếp điểm)
• Tín hiệu điều khiển đầu ra: tiếp điểm relay (AC 125V 15A)
• Tín hiệu báo lỗi: tiếp điểm relay (AC 125V 10A)
• Nhiệt độ làm việc: -20℃ ~ +80℃
• Độ ẩm: ≤ 90% RH (không được ngưng tụ hơi nước)

5. Lưu ý khi sử dụng

1. Vui lòng sử dụng điện áp và tần số nguồn trong phạm vi thông số quy định.
2. Tránh lắp đặt ở nơi có nước, dầu hoặc phát sinh nhiều bụi.
3. Tránh nơi có rung động và va đập mạnh.
4. Tránh nơi kín và có nhiệt độ tăng cao.
5. Không tự ý tháo rời hoặc cải tạo sản phẩm vì có thể gây mất an toàn và hư hỏng.
6. Khi lắp đặt sản phẩm, hãy tham khảo hướng dẫn và sơ đồ đấu dây.
7. Các giá trị cài đặt chế độ cần thiết cho hoạt động của phanh phải được thiết lập sau khi kiểm tra thông số điện của phanh.
8. Nhiễu, xung điện (surge) quá mức hoặc nguồn điện không ổn định có thể gây hoạt động bất thường, vì vậy nên sử dụng nguồn điện ổn định.
