6ES7223-1PM22-0XA8 – Mô Đun S7-200 EM 223 32DI/32DO

6ES7223-1PM22-0XA8 – Mô Đun S7-200 EM 223 32DI/32DO

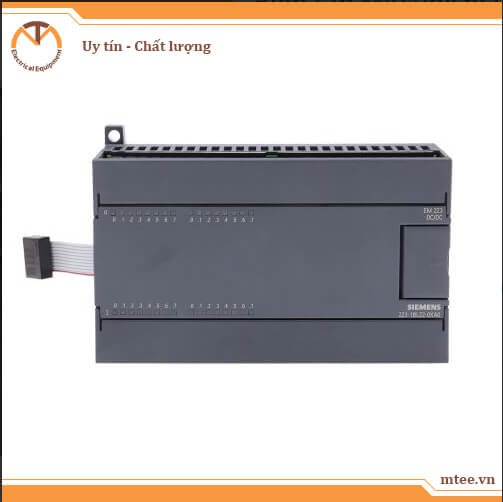

Model: 6ES7223-1PM22-0XA8 – Mô Đun S7-200 EM 223 32DI/32DO

SIMATIC S7-200 CN, Digital I/O EM 223, only for S7-22X CPU, 32 DI 24 V DC, Sink/Source, 32 DO relay, 2 A/channel this S7-200 CN product only has CE approval (6ES7223-1PM22-0XA8).

6ES7223-1PM22-0XA8 – Mô Đun S7-200 EM 223 32DI/32DO
6ES7223-1PM22-0XA8 – Mô Đun S7-200 EM 223 32DI/32DO
Mã sản phẩm 6ES7223-1PM22-0XA8
Thông số
SIMATIC S7-200 CN, Digital I/O EM 223, only for S7-22X CPU, 32 DI 24 V DC, Sink/Source, 32 DO relay, 2 A/channel this S7-200 CN product only has CE approval
Kích thước 11.10 x 21.50 x 7.40
Khối lượng 0.528 Kg
Hãng sản xuất Siemens AG
Xuất xứ China
Bảo hành Bảo hành chính hãng 12 tháng
HIQUA là nhà phân phối các dòng sản phẩm bộ điều khiển lập trình PLC S7-200 của Siemens- China tại thị trường Việt Nam. Với sứ mệnh lắng nghe nhu cầu và mang lại các giá trị đích thực, vượt trội tới khách hàng bằng chất lượng sản phẩm phần cứng, giải pháp phầm mềm và niềm tin dịch vụ

Giới thiệu PLC S7-200
S7-200 là thiết bị điều khiển logic lập trình loại nhỏ của hãng Siemens, có cấu trúc theo kiểu module và có các module mở rộng. Các module này đươc sử dụng cho nhiều ứng dụng lập trình khác nhau.
S7-200 được thiết kế nhỏ gọn, chi phí thấp, và tập lệnh có đủ lệnh bit logic, so sánh, bộ đếm, dịch/quay thanh ghi, timer cho phép lập trình điều khiển Logic dễ dàng.
S7-200 tích hợp sẵn cổng Profibus hay sử dụng một module mở rộng, cho phép tham gia vào mạng Profibus như một Slave thông minh. Có cổng truyền thông nối tiếp RS485 vơi đầu nối 9 chân. Tốc độ truyền cho máy lập trình kiểu PPI là 9600 bauds, theo kiểu tự do là 300 – 38.400 bauds.
Bộ Lập Trình PLC S7-200
Bộ Lập Trình PLC S7-200
Cấu tạo của PLC S7-200 bao gồm:

Có từ 6 đầu vào/ 4 đầu ra số (CPU221) đến 24 đầu vào/ 16 đầu ra số (CPU226). Có thể mở rộng các đầu vào/ra số bằng các module mở rộng.
Có 2 kiểu ngõ ra là Relay và Transitor cấp dòng.
Tích hợp sẵn cổng Profibus hay sử dụng một module mở rộng, cho phép tham gia vào mạng Profibus như một Slave thông minh..
Ngôn ngữ lập trình: LAD, STL, FBD.
CPU S7-200
CPU S7-200
CPU S7-200
Các module CPU khác nhau có số lượng ngõ vào ra khác nhau:

S7-200 có 4 dòng là CPU 221, CPU 222 và CPU 224, CPU 226.

CPU 221 DC/DC/DC 6 Inputs/4 Outputs 6ES7211-0AA23-0XB0
CPU 221 AC/DC/Relay 6 Inputs/4 Relays 6ES7211-0BA23-0XB0
CPU 222 DC/DC/DC 8 Inputs/6 Outputs 6ES7212-1AB23-0XB8
CPU 224 DC/DC/DC 14 Inputs/10 Outputs 6ES7214-1AD23-0XB8
CPU 224 AC/DC/Relay 14 Inputs/10 Relays 6ES7214-1BD23-0XB8
CPU 224XP DC/DC/DC 14 Inputs/10 Outputs 6ES7214-2AD23-0XB8
CPU 224XP AC/DC/Relay 14 Inputs/10 Relays 6ES7214-2BD23-0XB8
CPU 226 DC/DC/DC 24 Inputs/16 Outputs 6ES7216-2AD23-0XB8
CPU 226 AC/DC/Relay 24 Inputs/16 Relays 6ES7216-2BD23-0XB8
Bảng mô tả đặc tính các dòng CPU như sau:

Bảng mô tả đặc tính các dòng CPU
Bảng mô tả đặc tính các dòng CPU
Tùy vào ứng dụng điều khiển hệ thống để có thể chọn các model phù hợp.

Module mở rộng PLC S7-200
PLC S7-200 có thể mở rộng ngõ vào/ra bằng cách ghép nối thêm các module mở rộng về phía bên phải của CPU. Bảng dưới trình bày các module có thể mở rộng của PLC S7-200. Với các CPU khác nhau các thành phần mở rộng được sẽ khác nhau.

Module mở rộng PLC S7-200
Module mở rộng PLC S7-200
Giao tiếp
PLC S7-200 giao tiếp với PC qua cổng RS-232 cần có cáp nối PC/PPI với bộ chuyển đổi từ RS232 sang RS485.

Giữa các PLC S7-200 kết nối với nhau theo giao thức Modbus.

Ứng dụng của PLC Siemens S7 – 200
Ứng dụng trong công nghiệp và dân dụng như:

– Hệ thống băng tải

– Điều khiển đèn chiếu sáng

– Điều khiển bơm cao áp

– Máy đóng gói

– Máy in

– Máy dệt

– Máy trộn v.v…

Cấu hình chi tiết 6ES7223-1PM22-0XA8 – Mô Đun S7-200 EM 223 32DI/32DO
6ES7223-1PM22-0XA8 – Mô Đun S7-200 EM 223 32DI/32DO.

SIMATIC S7-200 CN, Digital I/O EM 223, only for S7-22X CPU, 32 DI 24 V DC, Sink/Source, 32 DO relay, 2 A/channel this S7-200 CN product only has CE approval (6ES7223-1PM22-0XA8).
